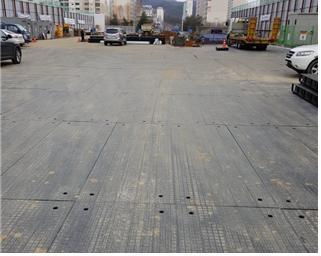

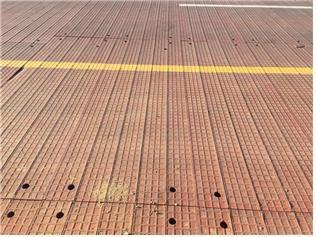

3M H형 복공판
[1] 3M H형 복공판 규격
| 기본형 | ||||||
| 규격 | 복개면적 | 개당중량 | 단면적 | 단면계수 | ||
| 가로(W) | 세로(L) | 높이(H) | m² | kg/ea | cm² | cm³ |
| 985 | 2,990 | 200 | 3.0 | 540 | 208.00 | 1,560 |
[02] 3M H형 복공판 공법의 특징
- 강성이 큰 체크무늬 H형강을 수평 용접하여 복공판 형성
- 기존 복공판에 비해 강성 3.5배
- 연속 설치에 의한 주행성 탁월
- 주형보의 간격이 2M → 3M로 주형보 1/3 절감
- 면적이 넓어 시공성 양호
[03] 3M H형 복공판 공법의 특징
- 기존의 어떠한 복공판보다 경제성 탁월
- 주형보 1/3 확실히 절감
- 마에스트럿 1/3 절감
- 주형보에 재하되는 활하중 거의 동일
- H700 사용시 주형보 지간 9,200m 가능
- 면적이 넓어 설치비 감소
- 시공성 양호
- 동일 자재비에 주형보 추가 절감
